Juguete lindo (y sorprendente) con LM555

Los circuitos sencillitos tienen un enorme atractivo. Se pueden armar en un "ratito", salen de una, se pueden usar para que un principiante arme mas o menos sobre seguro su primer proyecto y que ande.... y por sobre todas las cosas casi siempre resultan suficientemente triviales para que no le prestemos mucha atenciòn.
Y digo casi siempre porque de vez en cuando aparece un circuito extremadamente sencillo pero cuyo funcionamiento no es tan trivial o evidente; y de hecho nos toma por sorpresa con la guardia baja porque no se nos hubiera ocurrido a nosotros encarar para "ese lado" para lograr el mismo resultado.

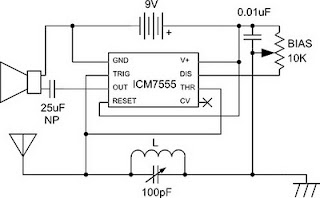

A las pruebas me remito con un diseño difundido por Pedro Ghiano (LU3HGP) aunque originalmente aparecido en el forum GQRP donde se utiliza el eterno y muy versatil integrado LM555 pero como .... receptor de AM.
A mi por lo menos me resulta novedoso, y una vez que leo la explicaciòn su funcionamiento es bien simple e intuitivo...... siempre que uno estè buscando hacer un receptor de AM con un 555. La señal de RF, que se presume intensa tal como la que tendrìamos con una broadcasting o una señal de buena intensidad, es sintonizada por el conjunto de L+100pF. La misma produce el disparo en anticipo o retraso de la frecuencia natural dada por el conjunto R+0.01uF del 555 al ritmo de su frecuencia de audio. La señal resultante son pulsos modulados que rescatan la compoennte de audio de la señal original. Simple, pero no lo primero que se nos ocurrirìa como soluciòn. Quizas el diseño propuesto por el artìculo original puede mejorarse un poco (por ejemplo hacer la bobina en una ferrite de radio Spica como para que sea mas pequeña, o hacer el capacitor variable un polyvarycon). Pero ciertamente un circuito simplito que puede servir de base a una divertida tarde de construcciòn o punto de partida para un aspirante a "maestro artesano del soldador". Recomendable.
