miércoles, 16 de diciembre de 2009

Transceiver QRPp con chips de lógica digital de IK1ZYW

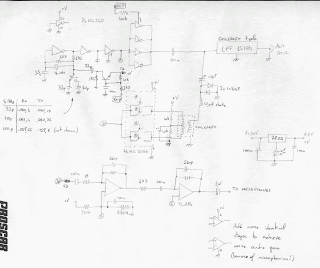

Algún tiempo después de haber desarrollado mi diseño de TRX QRPp que denominé Xarma (ver entradas anteriores) encontré a través de una referencia en el grupo Yahoo! GQRP que en el sitio web de Paolo (IK1ZYW) hay un diseño similar pero para 20 mts. Los detalles circuitales y constructivos muestran una cadena transmisora basada en un 74HC240 con algún detalle para tener RIT/QSK mediante un transistor adicional. La cadena receptor también se basa en el uso de un 4066. Sin embargo hay algunas diferencias (que no hé probado) y que lucen interesantes. Por un lado la conexión a la antena se hace en forma más clásica mediante unos diodos que limitan la señal, siempre le hé tenido un poco de idea a este tipo de conexión puesto que representa una carga a la etapa de salida mientras que prefiero conexiones que en transmisión sean de alta impedancia, pero es frecuentemente utilizada. En lugar de usar una sola compuerta del 4066 este diseño usa las 4 aprovechando la disponibilidad de señales en contrafase del oscilador local, esto puede tener alguna consideración en frecuencias más altas debido al defasaje producido por el retardo en cada compuerta, pero sospecho que en 14 MHz eso no es un problema. La otra novedad de diseño es utilizar las compuertas del 4066 de a pares para el mismo camino de señal, lo que baja la impedancia (y las pérdidas) del mezclador. La cadena de audio es más convencional con dos secciones de un TL084 el que también está configurado para operar como filtro pasabanda.
