Transceptor de CW usando CMOS de PY2OHH

Visitar el sitio web de Miguel (PY2OHH) es casi una garantía de encontrar circuitos novedosos para casi cualquier técnica que uno quiera experimentar en QRPp.

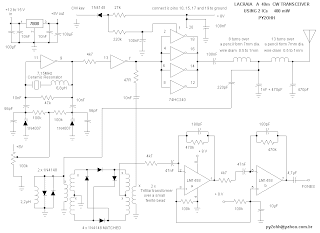

El transceptor denominado LaCraia (con explicaciones en inglés y un muy accesible portugués) no es una excepción. El principio de funcionamiento es en lineas generales el ya discutido para el circuito Ozon de G0UPL. El transmisor utiliza un 74HC240 para implementar el oscilador, buffer y amplificador de potencia. En lugar de utilizar un modulador balanceado híbrido como el SBL-1, que es muy dificil de conseguir y caro, Miguel implementa directamente su equivalente con componentes discretos usando diodos 1N4148 con tal propósito. Como etapa de audio utiliza un amplificador dual LM1458 para completar una implementación con dos integrados y unos pocos componentes más. El transmisor entrega según Miguel 400 mW en 7 MHz aunque solo conseguí sacarle algo más de 250 mW en mi implementación. Un detalle que me llamó la atención pero no puedo explicarlo completamente es que si bien el circuito funciona muy bien utilizando un resonador (tal como es indicado en el original) no es facil hacerlo funcionar con un cristal en su lugar.
