Receptor usando 74HC4066 de PY2OHH

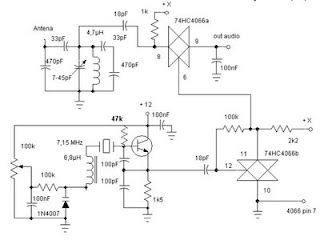

Un diseño muy interesante propuesto por Miguel (PY2OHH) es utilizar un cuadruple switch analógico 4066 como eje para implementar un receptor de conversión directa. La señal de un oscilador convencional Colpitts usando un transistor NPN (cualquier transistor de baja señal tal como el 2N3904, 2N2222 o BC177 puede ser usado al efecto) habilita una que la señal tomada desde la antena pase o no por una de las llaves analógicas. La interrupción equivale a multiplicar la señal de entrada por la señal del oscilador local y hace que la etapa opere como mezcladora. A la salida el componente de RF es filtrado mediante un sencillo filtro pasabajos. El circuito es muy interesante porque es simple, es económico y es compacto. Adicionalmente el circuito equivale a un mezclador balanceado, dado que la señal del oscilador local no está en el camino de la señal de RF mezclada no es necesario filtrarlo.
