miércoles, 11 de noviembre de 2009

μμ80 significa Micro-Micro 80

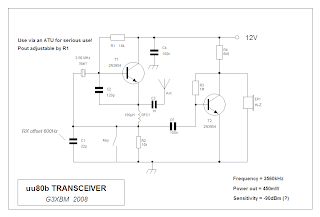

El diseño de Roger (G3XBM) es una implementación aún más simplificada del Super-80 original de Oleg Vorodin (RV3GM). El principio de funcionamiento es similar al ya discutido para el diseño Curumim. En recepción el transistor T1 opera simultaneamente como oscilador y mezclador. La señal de entrada mezclada es recuperada sobre la resistencia de emisor por otro transistor (T2) operando como amplificador de audio. En transmisión esta resistencia se elimina mediante el manipulador lo que silencia al amplificador de audio y aumenta substancialmente la corriente de colector de la etapa de salida en T1, el cual opera ahora como oscilador y amplificador de potencia. Casi cualquier transistor NPN servirá (2N3904, 2N2222, etc). El incremento de la resistencia de base de 18 KOhms (sugiero llevarla a 33 KOhms para operar el transistor menos exigentemente) permitirá operar al transistor dentro de sus márgenes de especificación de potencia máxima de disipación en colector. La novedad en este diseño consiste en la cadena de audio, la cual consiste en una sola etapa siendo capaz de entregar ~3 mW de audio a un auricular de alta impedancia.
