domingo, 21 de febrero de 2010

NEJJEDNODUŠŠÍ DSB TX (DSB TX Simple) de OK1IKE

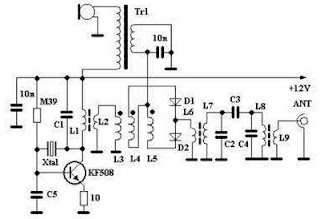

En el site de OK1IKE hay un circuito muy simple de un transmisor DSB para 80 mts. La propuesta es sorprendentemente sencilla, con una etapa osciladora en configuración Pierce, un modulador balanceado y un filtro pasabajos de salida. El micrófono es de tipo electréto polarizado por los 12V de alimentación el que junto con un transformador provee el nivel de señal necesario. El transistor KS508 es de origen soviético pero puede ser reemplazado por cualquier transistor NPN (ej. 2N3904 o 2N2222). El único inconveniente que tiene el site es que para la mayóría de nosotros es complicado entender el checo... Sin embargo, Google Translate nos permite obtener una traducción semidecente suficiente para entender en grandes trazos lo que nos quiere decir el autor. Esto nos lleva a la discusión mucho más general de la enorme cantidad de material que está en lenguajes no totalmente accesibles, pero tecnologías como la de Google Translate hacen la diferencia.
