El Ozon de G0UPL

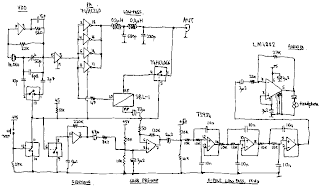

En su site Hans Summers (G0UPL) entre muchas cosas interesantes tiene un diseño de un transceptor de CW al que bautizó como Ozon en honor a las cajitas de unas pastillas de menta que utilizó para construir el aparato. El diseño construye el transceptor alrededor de un 74HC240 funcionando como oscilador de RF, buffer y amplificador de salida en transmisión. En recepción el oscilador alimenta un modulador balanceado híbrido SBL-1 al que sigue una cadena de amplificación de audio formada por un integrado analógico TS934 (como alternativa ofrece un circuito con un LM4883). Se utiliza además un chip muy interesante y versatil como el 74HC4066, el que es una cuadruple llave analógica en distintas funciones de conmutación. Sus cuatro llaves son utilizadas respectivamente como T-R, RIT y como parte del oscilador de audio para sidetone. El funcionamiento del circuito es aceptable pese a su simplicidad, la implementación en 7 MHz resultó adecuada para realizar contactos locales con buena señal con una antena dipolo de media onda tanto en recepción como en transmisión donde entrega una potencia del orden de 200 mW.
