En materia de antenas cortas como las necesarias para transportar cuando se realizan viajes cortos de negocios (donde uno lleva el menor equipaje posible) há capturado mi atención la propuesta por
Monty (N5ESE). El diseño fué presentado originalmente por
Gus (G8PG) en un artículo del nro 64 de la revista SPRAT. No la hé construido por lo que no puedo evaluar su funcionamiento, pero luce atractivo el tamaño plegado (esencialmente el de un cuaderno o carpeta chica).

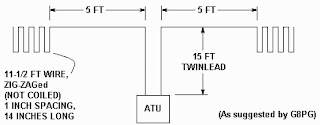

El secreto del diseño se basa en implementar las bobinas para carga de terminación mediante cinta adhesiva de cobre (las instrucciones constructivas detalladas se brindan en el site), cada bobina de extremo ocupa el equivalente a una página A4 de un material plástico tal como el que tienen los separadores de carpetas. Una serie de refuerzos impiden que la tensión del resto de la antena rompa esa, relativamente fragil, inductancia. Si bien este tipo de cinta de cobre adhesiva no es muy conocida,
Marcelino (LU7DSU) comentaba hace algún tiempo que su esposa la utilizaba en
artesanías en vidrio realizadas en la técnica del vitraux tiffany . Como puede verse en la foto la antena completa puede ser transportada en una carpeta, tamaño más que razonable. El autor reporta usarla, mediante sintonizador de antena, en cualquier banda entre 40 y 10 mts con potencias de hasta 50W. Sospecho que el rendimiento de la antena será aceptable en una banda y se deteriorará en las otras, pero la sospecha solo puede solucionarse construyendo la antena cosa que aún no hice.
En materia de antenas cortas como las necesarias para transportar cuando se realizan viajes cortos de negocios (donde uno lleva el menor equipaje posible) há capturado mi atención la propuesta por Monty (N5ESE). El diseño fué presentado originalmente por Gus (G8PG) en un artículo del nro 64 de la revista SPRAT. No la hé construido por lo que no puedo evaluar su funcionamiento, pero luce atractivo el tamaño plegado (esencialmente el de un cuaderno o carpeta chica).
El secreto del diseño se basa en implementar las bobinas para carga de terminación mediante cinta adhesiva de cobre (las instrucciones constructivas detalladas se brindan en el site), cada bobina de extremo ocupa el equivalente a una página A4 de un material plástico tal como el que tienen los separadores de carpetas. Una serie de refuerzos impiden que la tensión del resto de la antena rompa esa, relativamente fragil, inductancia. Si bien este tipo de cinta de cobre adhesiva no es muy conocida, Marcelino (LU7DSU) comentaba hace algún tiempo que su esposa la utilizaba en artesanías en vidrio realizadas en la técnica del vitraux tiffany . Como puede verse en la foto la antena completa puede ser transportada en una carpeta, tamaño más que razonable. El autor reporta usarla, mediante sintonizador de antena, en cualquier banda entre 40 y 10 mts con potencias de hasta 50W. Sospecho que el rendimiento de la antena será aceptable en una banda y se deteriorará en las otras, pero la sospecha solo puede solucionarse construyendo la antena cosa que aún no hice.
